Kiedy router, switch i centrala alarmowa potrzebują UPS-u oraz ochrony przeciwprzepięciowej

Krótki zanik zasilania w mieszkaniu sprawia, że centrala alarmowa przechodzi w tryb awaryjny i wysyła powiadomienie. Router traci połączenie z internetem na kilkanaście minut. Switch PoE resetuje się całkowicie, co natychmiast przerywa pracę kamer IP. Cały sprzęt jest technicznie sprawny. Brak stabilnego napięcia demaskuje jednak groźne luki w lokalnej infrastrukturze teletechnicznej. Taka sytuacja doskonale pokazuje, że urządzenia sieciowe i systemy bezpieczeństwa reagują na wahania prądu w skrajnie różny sposób. Brak odpowiedniego bufora energetycznego sprawia, że nawet ułamek sekundy przerwy wywołuje lawinę trudnych do zdiagnozowania błędów.

Funkcja zasilaczy UPS i ochrony przeciwprzepięciowej

Zasilacz UPS zapewnia podtrzymanie pracy urządzeń podczas krótkich przerw w dostawie prądu. Wykorzystuje on energię zgromadzoną w akumulatorach do natychmiastowego przejęcia obciążenia. Odpowiednio dobrany model sprzętu dodatkowo filtruje szkodliwe zakłócenia sieciowe. Dzięki temu router, przełącznik sieciowy oraz główna centrala alarmowa zachowują pełną sprawność operacyjną przez czas zdefiniowany pojemnością ogniw. Ochrona przed nagłymi skokami napięcia wymaga jednak zastosowania ograniczników SPD typu 1+2 lub 3. Normy elektrotechniczne, w tym PN-EN 61643-21, nakazują również montaż dedykowanych modułów dla linii przesyłających dane. Moduły te chronią wrażliwą elektronikę przed zniszczeniem w wyniku wyładowań atmosferycznych i groźnych przepięć łączeniowych. Kaskadowa strefa bezpieczeństwa zabezpiecza układ przed przepięciami o zróżnicowanej charakterystyce. Warto pamiętać, że wymienione urządzenia nie rozwiązują problemów wielogodzinnych awarii sieci energetycznej. Nie naprawią też błędów w oprogramowaniu konfiguracyjnym ani fizycznych uszkodzeń okablowania.

Brak odpowiednich zabezpieczeń szybko daje o sobie znać w codziennym użytkowaniu elektroniki. Częste restarty routera po minimalnym mrugnięciu światła stanowią pierwszy sygnał ostrzegawczy. Użytkownicy doświadczają również niewytłumaczalnej utraty łączności z monitoringiem po wiosennych burzach. Centrala alarmowa generuje w takich warunkach fałszywe błędy systemowe, zmuszając do interwencji serwisowej. Zazwyczaj dochodzi również do regularnego przegrzewania lub całkowitego uszkodzenia zasilaczy wtyczkowych. W instalacjach pozbawionych bufora ochronnego podobne incydenty powtarzają się z dużą regularnością. Ryzyko awarii rośnie zwłaszcza tam, gdzie kable sieciowe i sygnałowe biegną w bliskim sąsiedztwie instalacji odgromowej lub napowietrznych linii zasilających. Fale elektromagnetyczne łatwo indukują wtedy niszczące napięcie na długich przewodach miedzianych.

Ocena instalacji przed montażem zabezpieczeń

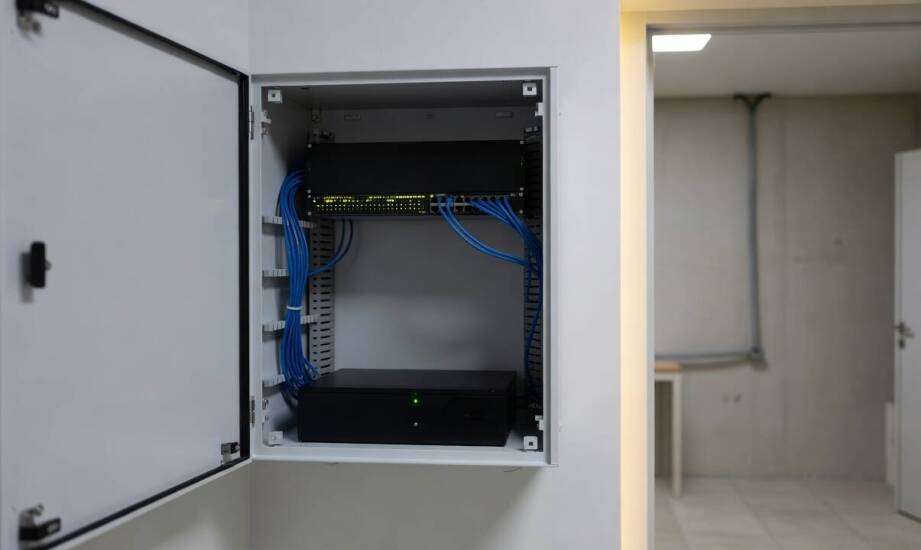

Sprawdzenie możliwości podłączenia nowych elementów wymaga przeprowadzenia dokładnego bilansu energetycznego w szafie krosowej. Suma mocy pobieranej przez urządzenia wskaże wymaganą wydajność systemu podtrzymania. Typowy router domowy zużywa zaledwie od kilku do kilkunastu watów. Przełącznik sieciowy z technologią PoE potrzebuje od kilkunastu do kilkudziesięciu watów, zależnie od specyfikacji i liczby zainstalowanych kamer IP. Standardowa centrala alarmowa pobiera zazwyczaj około 30 W podczas normalnej pracy. Projektant analizuje obciążenie konkretnego obwodu dedykowanego do montażu zasilacza awaryjnego. Wydzielenie osobnego zabezpieczenia nadprądowego w rozdzielnicy pomaga całkowicie uniknąć przeciążenia istniejącej struktury. Niezbędna jest także rygorystyczna weryfikacja stanu uziemienia roboczego oraz poprawności wykonania głównych połączeń wyrównawczych.

Punkty styku elektrotechniki z teletechniką decydują o bezawaryjności całego układu. Prawidłowe prowadzenie ekranowanych kabli danych ogranicza indukowanie się zakłóceń w pobliżu tras zasilających. Zastosowanie wydajnego zasilania PoE z odpowiednio dobranym budżetem mocy eliminuje konieczność montażu wielu pojedynczych zasilaczy sprzętowych. Integracja zasilacza awaryjnego z rejestratorem i systemem alarmowym utrzymuje łączność z operatorem. Prawidłowe rozdzielenie zasilania kluczowych komponentów gwarantuje bezprzerwową pracę monitoringu nawet przy fizycznym braku napięcia z sieci zewnętrznej.

Pospieszny montaż prowadzi do powielania elementarnych błędów technicznych obniżających poziom bezpieczeństwa. Podłączenie wszystkich urządzeń informatycznych do jednej listwy skutkuje brakiem selektywności i szybkim przeciążeniem pojedynczego gniazda. Instalatorzy bardzo często dobierają zbyt małą pojemność akumulatora w stosunku do obciążenia PoE, co drastycznie skraca czas podtrzymania zasilania. Poważnym przewinieniem jest również całkowite pominięcie testów obciążeniowych po zakończeniu wszystkich prac montażowych. Brak symulacji zaniku napięcia uniemożliwia sprawdzenie rzeczywistej reakcji sprzętu na krytyczną sytuację. Błędy konfiguracyjne ujawniają się wtedy zazwyczaj dopiero podczas pierwszej poważnej awarii pogodowej.

Firma Elektro-start w Warszawie specjalizuje się w integracji klasycznych instalacji elektrycznych z nowoczesnymi systemami alarmowymi, sieciami teletechnicznymi oraz zaawansowanym monitoringiem wizyjnym. Prawidłowy dobór zabezpieczeń zasilania opiera się na precyzyjnym dopasowaniu parametrów sprzętu do rzeczywistych obciążeń oraz norm obowiązujących w instalacjach niskiego napięcia. Dobrej klasy UPS oraz ochronniki przeciwprzepięciowe skutecznie zamykają najgroźniejsze luki w ciągłości działania urządzeń krytycznych. Działają jednak w pełni niezawodnie wyłącznie w sytuacji, gdy stanowią przemyślany i poprawnie przetestowany element infrastruktury technicznej budynku.
